大型轴类锻件根据其不同的分类标准,可以分为多种类型。以下是几种常见的分类方式及其对应的轴类锻件类型:
1. 按结构形状分类:

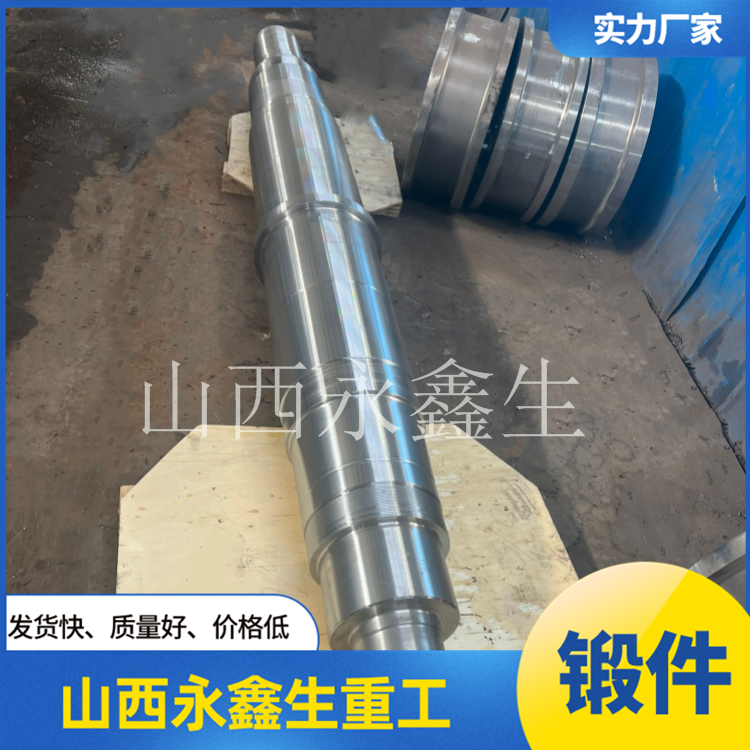

- 光轴:最简单的轴类零件,具有单一直径的外圆面。
- 阶梯轴:轴上有多段不同直径的外圆面,用于安装不同直径的零件。
- 空心轴:内部有孔的轴,可以节省材料,减轻重量,并允许介质通过。
- 异形轴:包括曲轴、船用中间轴锻件、凸轮轴和偏心轴等,具有特殊形状和功能的轴。
2. 按承载情况分类:
- 转轴:工作时既承受弯矩又承受扭矩,是机械中最常见的轴,如各种减速器中的轴等。
- 心轴:用来支承转动零件只承受弯矩而不传递扭矩,如铁路车辆的轴等。
- 传动轴:主要用来传递扭矩而不承受弯矩,如起重机移动机构中的长光轴、汽车的驱动轴等。
3. 按长度和直径的比例分类:
- 刚性轴(L/d<12):轴的长度与直径之比小于12,具有较高的刚性。
- 挠性轴(L/d>12):轴的长度与直径之比大于12,具有一定的挠性。
4. 按材料分类:
- 碳素钢轴:如45钢等,价格便宜,经过调质后具有较好的切削性能和较高的强度和韧性。
- 合金结构钢轴:如40Cr等,适用于中等精度而转速较高的轴类零件,具有较好的综合机械性能。
- 轴承钢轴:如GCr15等,经调质和表面高频淬火后具有较高的耐疲劳性能和较好的耐磨性能。
- 氮化钢轴:如38CrMoAIA等,经调质和表面氮化后具有较高的表面硬度和较好的耐冲击韧性。
请注意,上述分类并非完全独立,一种轴体结构锻件可能同时属于多个分类。此外,轴类锻件的具体类型还可能受到其用途、工作环境和其他因素的影响。
